Descripción
Cámara Hiperbárica Multiplaza 3.0 ATA
Uso Clínico / Hospitalario de Alta Presión
🔹 INFORMACIÓN GENERAL
- Tipo: Cámara hiperbárica rígida multiplaza
- Aplicación: Uso médico, hospitalario y terapias HBOT
- Presión máxima de trabajo: 3.0 ATA (≈ 0.2 MPa)
- Configuración: Sistema de doble compartimiento (cámara principal + antecámara)
- Capacidad: 4 a 20 pacientes según configuración

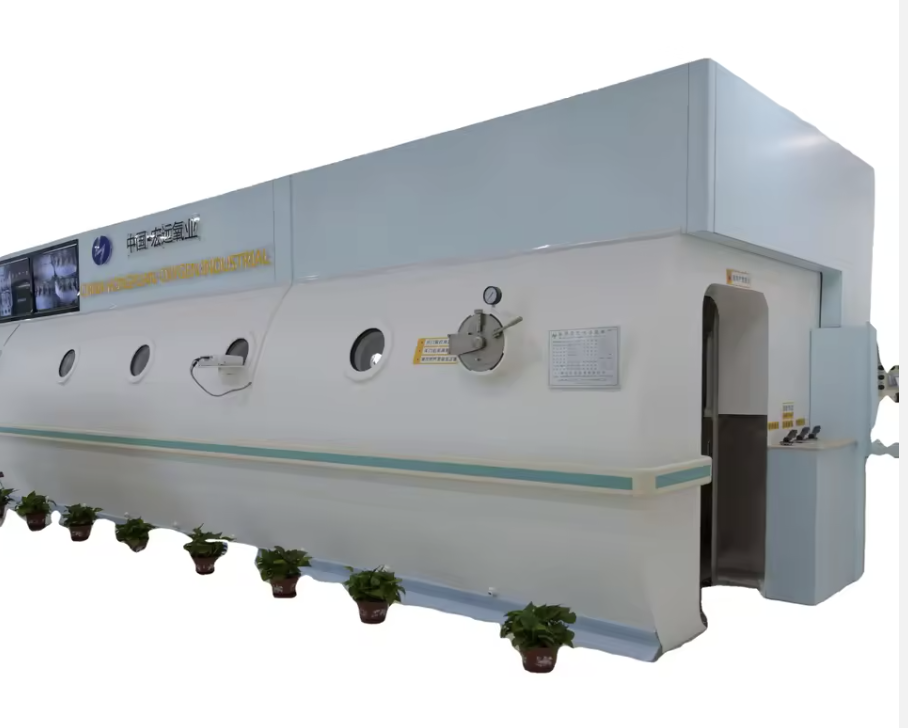

🔹 ESTRUCTURA Y DISEÑO
- Forma: Cilíndrica horizontal
- Material: Acero carbono / acero médico de alta resistencia
- Diámetro aproximado: 2.1 – 2.2 m
- Longitud: ~6.0 m (según modelo)
- Peso: Aproximadamente 6 – 8 toneladas
- Puertas: Sistema hermético multipuerta (hasta 4 accesos)

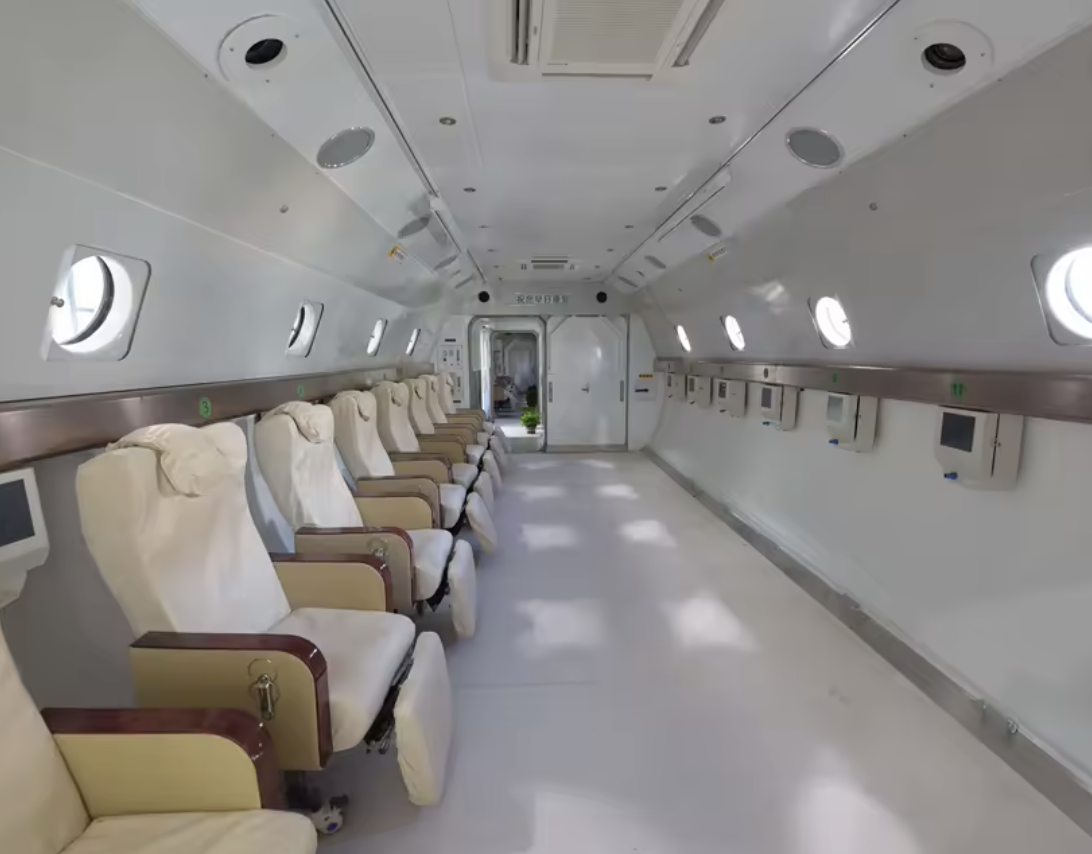

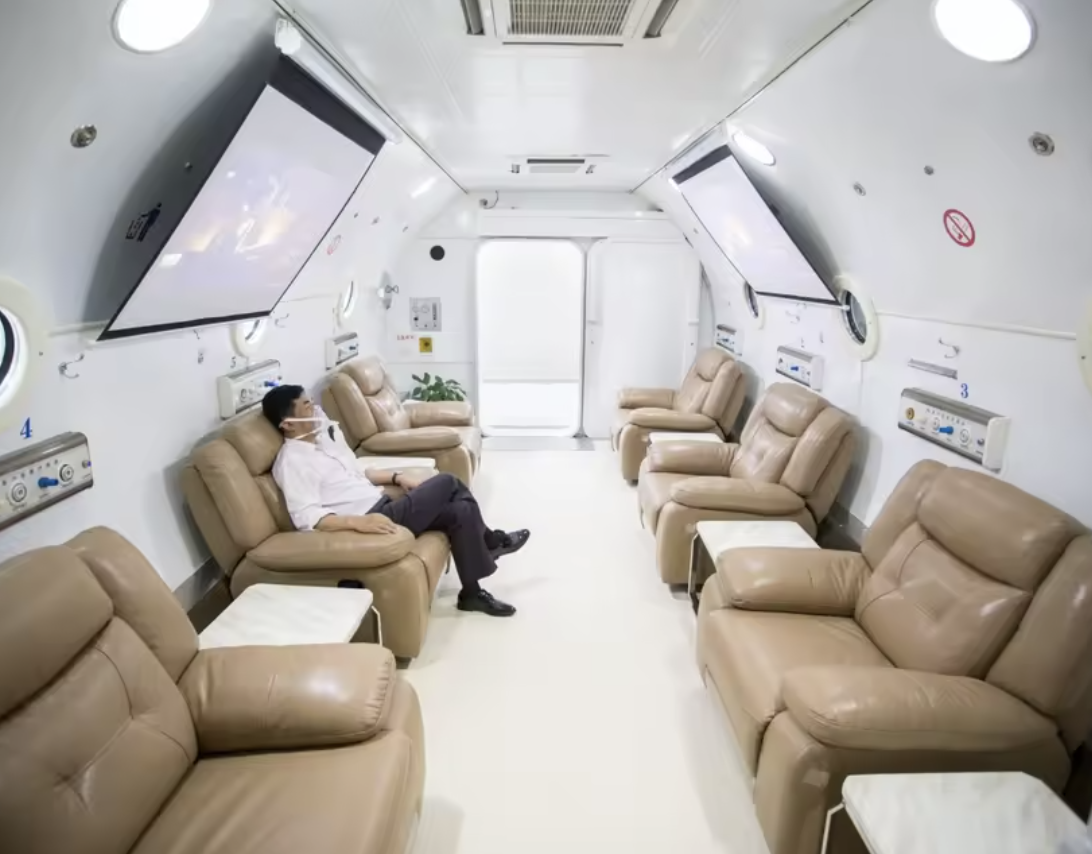

🔹 CONFIGURACIÓN INTERNA
-
Cámara principal con:
- Camilla + asientos o configuración mixta
-
Antecámara:
- Asientos para personal o pacientes
- Ventanas de observación múltiples
- Iluminación interna distribuida
🔹 SISTEMA DE PRESURIZACIÓN
- Presurización mediante aire comprimido
- Velocidad de presurización ajustable
- Control automático de presión
-
Rango típico de presurización:
- 0.5 a 5 psi/min (configurable)
🔹 SISTEMA DE OXÍGENO
-
Suministro mediante:
- Máscaras
- Cascos (hood)
- Sistema BIBS (respiración independiente)
- Flujo de oxígeno controlado por paciente
- Oxígeno no presuriza la cámara (seguridad mejorada)

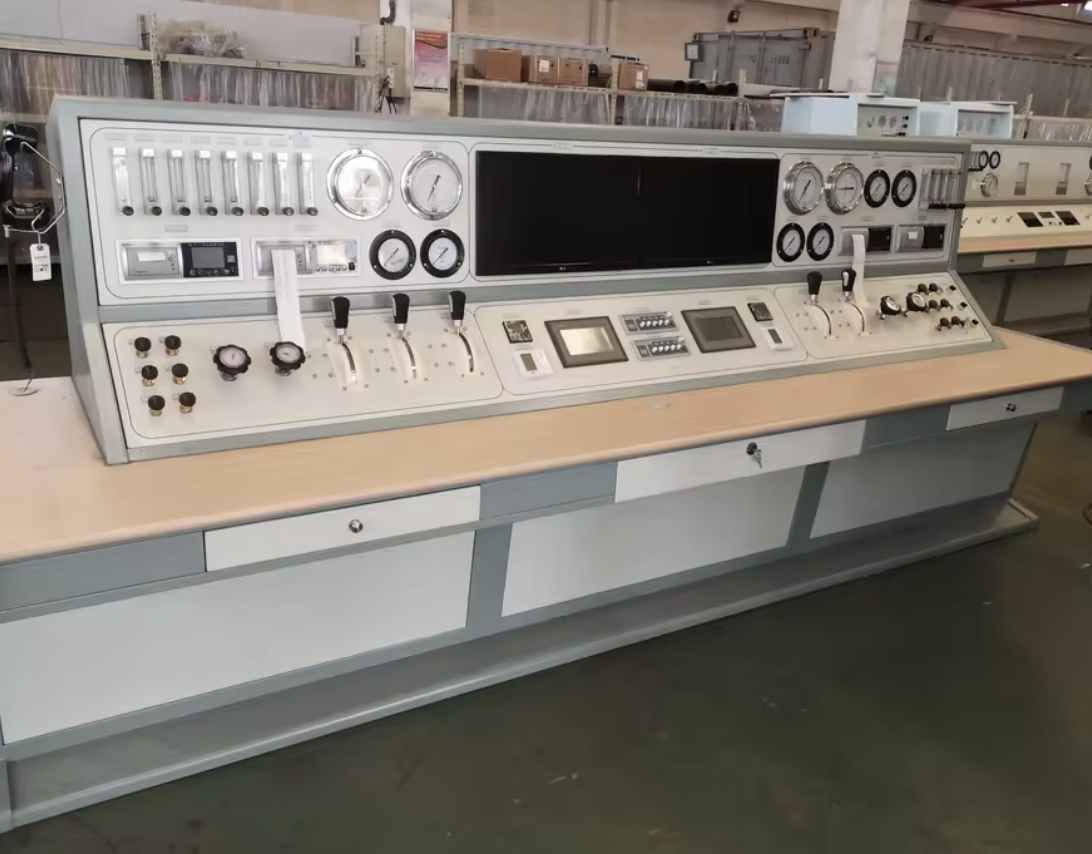

🔹 SISTEMA DE CONTROL

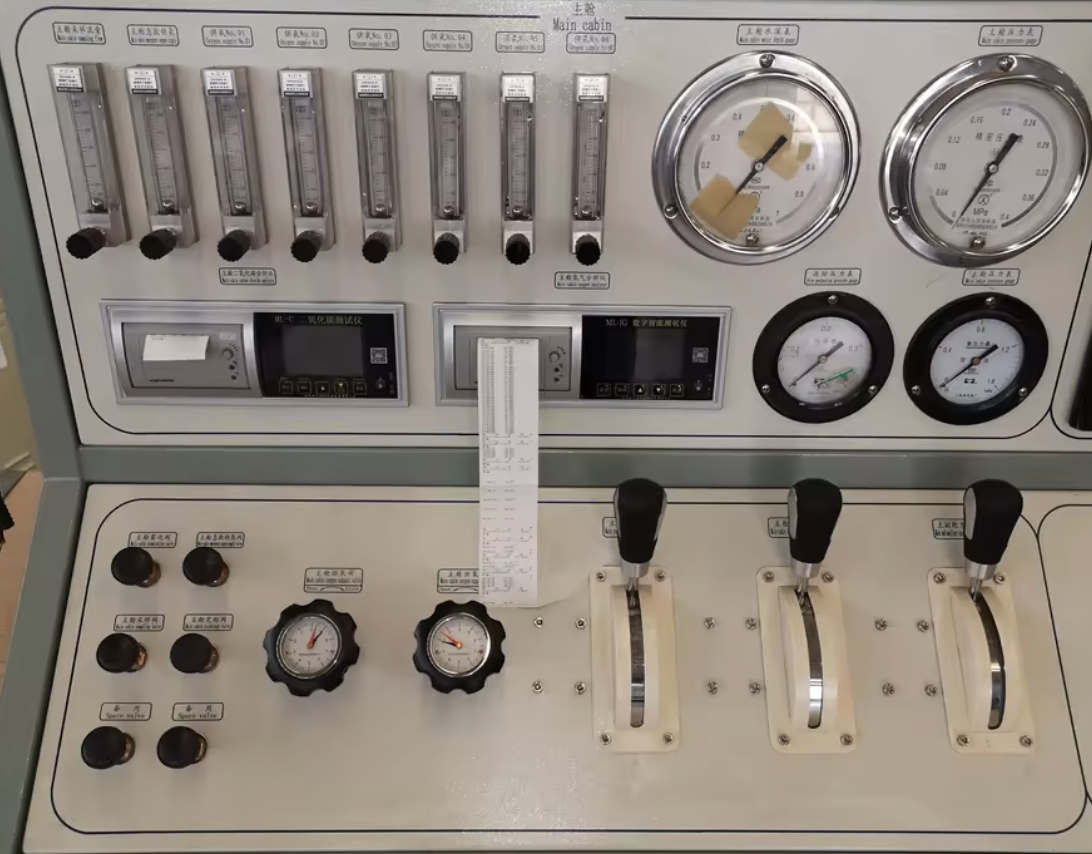

- Panel de control externo principal
- Panel interno (cámara y antecámara)
-
Programación de:
- Presión terapéutica
- Velocidad de compresión
- Tiempo de tratamiento
- Sistema automático y modo manual de respaldo
🔹 VENTILACIÓN
- Ventilación automática durante tratamiento
- Flujo base: ~50 L/min
- Ajustable hasta 300 L/min según carga de pacientes
🔹 SEGURIDAD
- Válvulas de alivio de presión redundantes
- Sistema de descompresión de emergencia (≈ 2–3 minutos desde 3 ATA)
- Sistema contra incendios integrado (sprinklers)
- Monitoreo interno y externo
- Comunicación bidireccional
- Operación manual en caso de falla
🔹 SISTEMAS ADICIONALES
- Sistema de filtrado de aire (carbón + micropartículas)
- Compresores de aire industriales
- Tanques de almacenamiento de aire
- Conexiones para monitoreo médico (ECG opcional)
- Sistema multimedia opcional
🔹 CONDICIONES DE OPERACIÓN
- Temperatura de trabajo: 5°C – 40°C
- Instalación fija (requiere sala técnica especializada)
-
Requiere:
- Operador certificado
- Infraestructura hospitalaria
🔹 APLICACIONES MÉDICAS
- Enfermedad por descompresión
- Intoxicación por monóxido de carbono
- Pie diabético y heridas crónicas
- Infecciones severas
- Terapias neurológicas y vasculares
🔹 CARACTERÍSTICAS DESTACADAS
- ✔ Presión clínica máxima (3.0 ATA)
- ✔ Tratamiento simultáneo de múltiples pacientes
- ✔ Acceso de personal médico dentro de la cámara
- ✔ Mayor seguridad frente a cámaras monoplace
- ✔ Sistema automatizado de alta precisión
⚠️ CONSIDERACIONES
- Equipo de uso estrictamente médico
- Requiere instalación certificada
- Operación bajo protocolos clínicos
- Alto requerimiento de infraestructura
🧠 RESUMEN TÉCNICO
Una cámara multiplaza 3.0 ATA representa el estándar más alto en terapia hiperbárica, permitiendo tratamientos complejos, mayor seguridad operativa y atención simultánea de múltiples pacientes en entornos hospitalarios.
